Energiemessungen
MessgeräteDatenlogger iiTrak
Der Datenlogger vom Typ „iiTrak“ wird für die Messung der Stromstärke eingesetzt.
Das Messprinzip beruht dabei auf einer Rogowskispule, welche den Wechselstrom in einem stromführenden Leiter mittels eines veränderlichen Magnetfeldes misst.
Das Messgerät verfügt weiterhin über einen 4-20 mA Eingang um weitere Messgrößen wie bspw. die Spannung, Temperatur oder Druck zu ermitteln.
Die Speicherung der Messdaten erfolgt auf einer Speicherkarte.
| Messgröße | Messbereich | Einheit |
|---|---|---|
| Strommessung | 0 bis 3.000 | A |

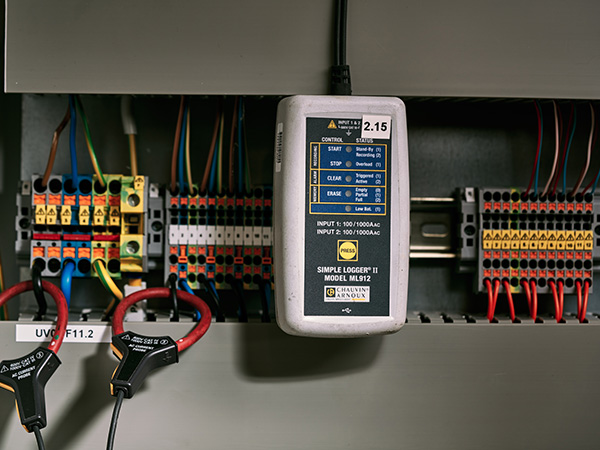

Datenlogger Simple Logger II
Der Datenlogger vom Typ „Simple Logger II“ wird ebenfalls zur Ermittlung der Stromstärke, mit dem gleichen Messprinzip, verwendet.
Dieser Datenlogger besitzt zwei Kanäle, welche unabhängig voneinander Strommessungen durchführen können.
Das Messintervall ist dabei maschinenspezifisch einstellbar.
Aufgrund des integrierten Speichers beträgt das Aufzeichnungsintervall je nach Abtastrate bis zu 3 Wochen.
| Messgröße | Messbereich | Einheit |
|---|---|---|
| Strommessung | 0 bis 1.000 | A |

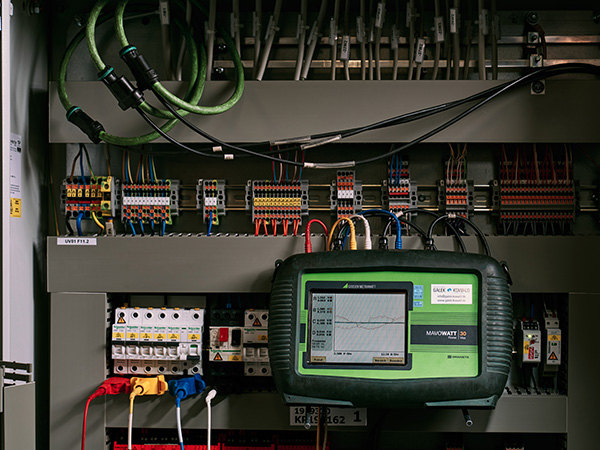

Netzanalysator MAVOWATT 30
Der Netzanalysator dient zur 3-phasigen Leistungs- und Energiebedarfsermittlung von einzelnen Maschinen oder auch Gesamtsystemen wie bspw. Transformatoren.Weiterhin kann eine Aussage über die Spannungs- und Netzqualität getroffen werden.
Das Messgerät liefert im Bereich der Leistungsmessung detaillierte Messwerte zu den drei Leistungskomponenten Schein-, Blind- sowie Wirkleistung und kann auch für die Ermittlung der Transformatorenverluste eingesetzt werden.
Dafür verfügt das Messgerät über insgesamt 8 Messeingänge, wobei jeweils vier Kanäle für die Ermittlung der Differenzspannung und des Differenzstromes zur Verfügung stehen.
| Messgröße | Messbereich | Einheit |
|---|---|---|
| Netzfrequenz | 50 bis 60 | Hz |
| Spannungsmessung | 0 bis 600 | V |
| Stromstärke | 0 bis 3.000 | A |
Multifunktionsmessgerät Testo 435-4
Das Multifunktionsmessgerät wird für Messungen von Lüftung- und Klimaanlagen eingesetzt.
Dabei werden Oberflächentemperaturen und Strömungsgeschwindigkeiten mit den jeweiligen Messfühlern ermittelt.
Zur Auswahl stehen hierbei Aufsetztemperaturfühler oder Infrarot- Thermometer sowie ein Flügelradanemometer und ein Prandtl-Staurohr.
Weiterhin kann mit Hilfe einer Lux-Sonde die Beleuchtungsstärke gemessen werden.
| Messgröße | Messbereich | Einheit |
|---|---|---|
| Temperatur (Infrarot-Thermometer) | -30 bis +400 | °C |
| Temperatur (Aufsetzfühler) | -60 bis +400 (kurzzeitig 500) | °C |
| Strömungsgeschwindigkeit (Flügelrad) | 0,6 bis 40 bei 0 bis +60 | m/s °C |
| Strömungsgeschwindigkeit (Prandt) | 1 bis 100 bei 0 bis +600 | m/s °C |
| Beleuchtungsstärke | 0 bis 100.000 | Lux |

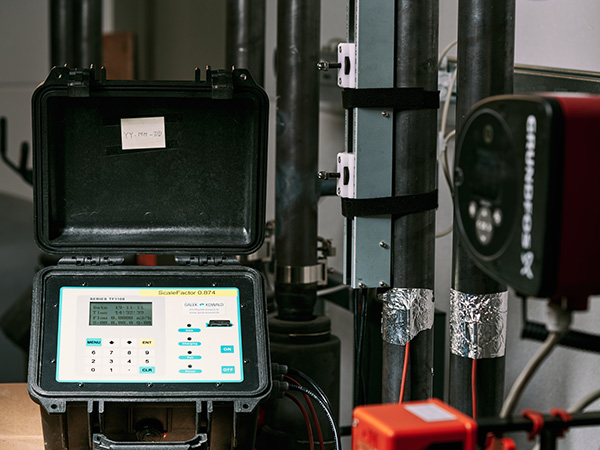

Ultraschall- Volumenstrommessgerät
Das Ultraschall-Volumenstrommessgerät ermittelt die Strömungsgeschwindigkeit von Flüssigkeiten mit Hilfe akustischer Wellen.
Die Ultraschallwellen werden mittels einer Sende- und Empfängereinheit durch das Medium geleitet und von einer Auswerteeinheit weiterverarbeitet. Basierend auf der gemessenen Strömungsgeschwindigkeit und des vorgegebenen Strömungsquerschnitts wird der Volumenstrom ermittelt. Weiterhin wird durch entsprechende Temperatursensoren an Vor- und Rücklauf des Kreislaufes die thermische Leistung ausgegeben.
Das Messgerät kann bei den verschiedensten Flüssigkeiten wie bspw. Wasser, Thermoöle, Alkohole und Kraftstoffe eingesetzt werden. Weiterhin sind Messungen an Stahl-, Kupfer-, Aluminium- und diversen Kunststoffrohren möglich. Spezielle Rohrmaterialien und ggf. Verbundrohre müssen separat angefragt und geprüft werden.
| Messgröße | Messbereich | Einheit |
|---|---|---|
| Strömungsgeschwindigkeit | 0,01 bis 12 | m/s |
| Rohrdurchmesser | 20 bis 1.000 | mm |
| Temperaturbereich Umgebung | -10 bis +60 | °C |
| Temperaturbereich Medium | -35 bis +200 (kurzzeitig 250) | °C |
| Akkulaufzeit | Bis zu 50 | h |
| Medienverunreinigung | <10.000 | ppm |

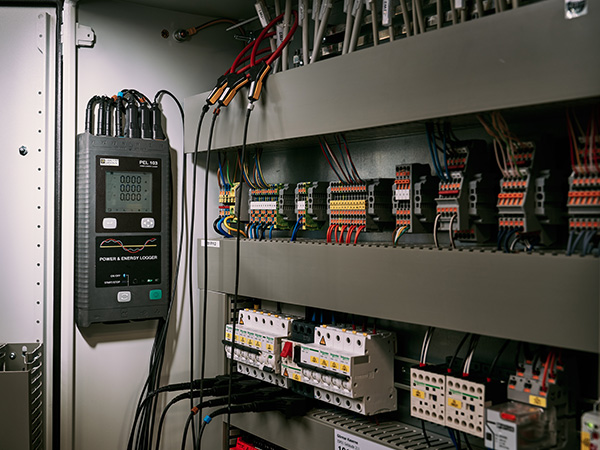

Leistungs- und Energierecorder PEL 103
Der Leistungs- und Energierecorder dient zur 1 bis 3-phasigen Leistungs- und Energiebedarfsermittlung von einzelnen Maschinen oder auch Gesamtsystemen.
Weiterhin kann durch eine Oberwellenanalyse eine Aussage über die Spannungs- und Netzqualität getroffen werden.
Das Messgerät liefert im Bereich der Leistungsmessung detaillierte Messwerte zu den drei Leistungskomponenten Schein-, Blind- sowie Wirkleistung und kann somit auch für die Ermittlung von Transformationsverlusten eingesetzt werden.
| Messgröße | Messbereich | Einheit |
|---|---|---|
| Netzfrequenz | 50, 60 und 400 | Hz |
| Spannungsmessung | 10 bis 1.000 | V |
| Stromstärke | 0,2 bis 10.000 | A |
